Elektr mototsikllari, elektron velosipedlar, sanoat vositalari va qayta tiklanadigan energiya tizimlari kabi yuqori energiya bo'yicha dasturlarda, 72v batareyani sozlash tez-tez yuqori momentni etkazib berish, samaradorlikni oshirishi va yuqumli yo'qotishlarni kamaytirishga imkon beradi. 72V tizimini qurish nafaqat batareyalar sonini, balki batareya konfiguratsiyalari kuchlanish, sig'imga va xavfsizlikka ta'sirini talab qiladi.
Ko'pgina foydalanuvchilar 72V ga erishish, batareyalarni yopish masalasi shunchaki. Biroq, seriya va parallel ulanishlarni to'g'ri bilmasdan, hozirgi reyting, ichki qarshilik, kimyo, kimyo, tizimga oqilona yomonlashishi mumkin. To'g'ri kuchlanish va joriy konfiguratsiya ishlash, uzoq umr ko'rish va ishonchlilikni to'g'ridan-to'g'ri belgilaydi.
Batareya konfiguratsiyasi asoslari: seriyalar va parallel
A dizayni72v Batareya to'plami, birinchi navbatda ikkita fundamental aloqa usulini tushunishi kerak: seriya va parallel.
- Serial ulanish: Batareyaning ijobiy terminalini keyingilarning salbiy terminaliga ulash. Bir qator kuchlanish qo'shing, ammo AMP soat (AH) sig'imga to'g'ri keladi. Bu umumiy tizim kuchlanishini ko'paytirish uchun ishlatiladigan usul.
- Parallel aloqasi: Barcha ijobiy terminallarni birgalikda va barcha salbiy terminallarni birgalikda ulang. Bunday holda, kuchlanish doimiy ravishda qoladi, ammo quvvat (ah) ko'payadi. Ushbu usul uzoqroq vaqt yoki yuqori chiqishda ishlatiladigan vaqt talab qilinadi.
Maqsad 72V ga yetishi kerakligi sababli batareyalar seriyani ulash kerak.
Varlarlanish imkoniyatlari: 6V va 12V batareya konfiguratsiyasini taqqoslash
72V tizimini o'chirish uchun 72v tizimni yig'ish uchun ikkita yondashuv mavjud: 6V yoki 12V birliklari bilan.
- 6v batareyalardan foydalanish:
72V ga erishish uchun 12 ta batareyalarda (6v {12=72}} v) kerak.
- 12v batareyalardan foydalanish:
Faqat 6 ta batareyalar seriyani talab qiladi (12V × 6=72} v).
Amaliy taqqoslash
12v Batareyalar:
- Kamroq birlik va kamroq ulanishlarni talab qiladi, bu murakkablikni kamaytiradi va sim kamchiliklari uchun imkoniyatlarni kamaytiradi.
- Odatda, hozirgi oqindilarni yuqori darajada taklif qiladi, ularni motorlar yoki invertorlar kabi yuqori quvvatli yuklarga ko'proq mos keladi.
6v Batareya:
- Ko'pincha qimmatroq, ayniqsa chuqurroq etakchilik formatlarida.
- Forma omili va almashtirish moslashmasligida kengroq variantlarni taklif eting.
- Foydalanuvchilarga arzon narxlar yoki ortiqcha inventarizatsiyadan foydalanish imkoniyati mavjud bo'lishi mumkin.
6v va 12vli batareyalar o'rtasidagi tanlov kosmik cheklovlar, tizimning joriy talablari va texnik xizmat ko'rsatishning afzalliklariga bog'liq. Biroq, aksariyat DIY 72V batareya qurilishi uchun, 12vli batareyalar ularning soddaligi va elektr transport vositalari tizimiga mos keladigan darajada mos keladi.
Yadro hisoblash: 72V-ni necha baravarga yetadi?
Formulalar to'g'ridan-to'g'ri:
Batareyalar soni=Maqsadli kuchlanish ÷ Batareya kuchlanishi
12v batareyalar uchun:
72V ÷=6 batareyalar (seriyalarda)
Batareyada har bir batareyada 12 volt va seriyani ulaganda, tizimning umumiy kuchlanishi barcha individual kuchlanishning yig'indisiga kiradi. Umumiy sig'im - bu zanjirdagi bitta batareya bilan bir xil bo'lib qoladi.
Masalan, agar har bir 12V batareyasi 20A-ning quvvatiga ega bo'lsa, unda 72v 11Ax 72v 120a-8-dan emas.
Ushbu farqlar tizimning ish vaqti va joriy etkazib berishni baholashda juda muhimdir. Agar yuqori darajaga ega bo'lsa, 72V seriyali satrlar ahvolni yanada oshirish uchun parallel ravishda ulanishi mumkin.
Bosqichma-bosqich: 6x 12v batareyani seriyani qanday bog'lash mumkin
72V tizimi uchun oltita 12vli batareyalarda oltita 12vli batareyalarni xavfsiz ravishda sotish uchun ushbu bosqichlarni bajaring:
1. Tayyorgarlik:
- Barcha batareyalar bir xil marka, model, kuchlanish va sig'imga ega bo'lishlarini ta'minlash.
- Ideal holda, ular muvozanatli chiqish va zaryadlash xatti-harakatlarini ta'minlash uchun bir xil ishlab chiqarish partiyasidan bo'lishi kerak.
2. Sigirlar ketma-ketligi:
- 1 batareyaning ijobiy (+) terminaliga salbiy (-) terminalini 1-Batareya (+) terminaliga ulang
- Salbiy (-) batareyaning ijobiy (+) ni 3 ga ulang
- 6 ta batareya ishiga qadar ushbu jarayonni 6 ta batareya tugaguncha davom eting
- Batareya 1 ta ijobiy chiqadi (+) tizim ijobiy chiqishi bo'ladi
3. Yakuniy natija:
Batareyaning ijobiy ijobiy va oxirgi batareyaning salbiy darajasi taxminan 72V (yoki to'liq zaryadlangan bo'lsa).
4. Ikki marta tekshirish:
- Barcha ulanishlar qattiq va korroziyasiz ekanligini tekshiring.
- Kutilgan joriy yukni boshqarish uchun tegishli o'lchamdagi izoly kabellardan foydalaning.
72V batareya tizimini qurishda asosiy mulohazalar
Olti 12vli batareyani quritayotganda texnik jihatdan oddiy, xavfsizlik, ishonchlilik va uzoq muddatli ishlashni ta'minlash uchun bir qancha muhim ehtiyot choralari mavjud.
Bir xil batareyalarni ishlating
Barcha oltita batareyalar kuchlanish, sig'im, kimyo, kimyo, brend va malakali partiyalarga mos kelishi kerak. Ichki qarshilik yoki sog'liqni saqlashning o'zgarishi nomutanosib zaryadlash va zaryadsizlanishga olib kelishi mumkin, natijada quyidagilar bo'lishi mumkin:
- Tizimning pasayishi
- Zaif hujayralarning erta buzilishi
- Lityum-ga asoslangan tizimlarda termal qochish xavfi
Xavfsiz ishlash amaliyoti
Batareya montaji to'g'ri bajarilmasa, muhim xavfni o'z ichiga oladi. Quyidagi xavfsizlik protokollariga har doim yopishtiring:
- Elektr toki urishi va kislota ta'siriga (ayniqsa etakchilik batareyalarida) himoya qilish uchun izolyali qo'lqoplar va xavfsizlik joylarini kiyish
- Batareya sozlamalari yaqinida uchqun va ochiq alangalardan saqlaning
- To'g'ri o'lchash kabellari va xavfsiz ulagichlardan foydalaning
- Terminallarning toza, qattiq va korroziya ekanligini ta'minlash
Zaryadlovchi mosligi
Batareya tizimini samarali va xavfsiz zaryad qilish uchun 72V stavka qilingan zaryadlovchidan foydalanish kerak. Bundan tashqari:
- Qo'rg'onlar kislotasi batareyalari doimiy ravishda joriy / doimiy kuchlanishni talab qiladi (CC / CV) profillar va haroratni qoplash
- Lityum-ioni yoki protepo batareyalari Lityum-maxsus zaryadlash algoritmlarini qat'iy kuchlanish va joriy cheklashlar bilan talab qiladi
Lityum tizimlari uchun BMS
Agar Lityum batareyalaridan foydalanib, batareyani boshqarish tizimini (BMS) birlashtirish majburiydir. Sifatli BMS quyidagilarni ta'minlaydi:
- Ortiqcha to'lovi, ortiqcha va haddan tashqari olib tashlanadigan himoya
- To'lov tsikl paytida hujayralarni muvozanatlash
- Haroratni monitoring qilish va yoriq izolyatsiya
BMSni lityum sozlamalarida o'tkazib yuborish nafaqat xavfli, balki qaytarib bo'lmaydigan zarar yoki xavfsizlik xavfiga olib kelishi mumkin.
72v Batareya tizimlarining haqiqiy dunyo dasturlari
72V konfiguratsiyasi voltaj darajasi va tizimning murakkabligi o'rtasidagi maqbul muvozanat tufayli bir nechta sohalarda keng qabul qilinadi.
- Elektr transport vositalari (eBike, skuter, mototsikl)
Eng yuqori samarali elektron velosipederlar va elektr skuterlari 72v 20A yoki 72V 32A-paketlardan foydalanadilar, 2000- va 5000-dan 5000-o'rinlarda elektrotarlar uchun etarli kuchlanish uchun etarli kuchlanishni ta'minlaydilar. Ushbu sozlash tez tezlashishni, uzoqroqroq va moyilliklar bo'yicha yanada samarali ta'minlaydi.
- Golf aravalari
Ba'zi golf aravachalari 4 × 12v batareyalaridan foydalanib, konvertorlarni 72V ga yetishtirish bilan qoplanadi, ammo qo'shimcha murakkablik va kuch yo'qotish bilan tanishadi. 6 × 12v to'g'ridan-to'g'ri seriyali ulanish odatda xavfsizroq, sodda va mustahkam.
- Sanoat uskunalari va qayta tiklanadigan saqlash
Ofitsozlik va zaxira quvvat tizimlari kabi yuqori talabnomada, masalan, 72V yoki past tizimlar), kabel hajmini kamaytiradi (48V yoki past tizimga nisbatan) kabel hajmini kamaytiradi
Texnik parametrlar va energiya hisob-kitoblari
Voltaj diapazoni
Nominal kuchlanish 72V bo'lsa-da, real-jahon operatsiyasi bir qatorda:
- To'liq zaryadlangan tizim: 13,5V × 6=81 v
- To'qqizish qisqartirish (past kuchlanishni himoya qilish): 10.5V × 6=63 v
Ushbu dinamik chegaralarni motor konturterlari, invertorlar va zaryadlarni himoya qilish tizimlarini tanlashda hisobga olinishi kerak.
Energiya sig'imi
Umumiy energiya miqdori quyidagicha hisoblanadi:
Energiya (wh)=kuchlanish (v) × quvvat (ah)
Misol:
6 × 12B 100AB batareyalari Seriya → 72V 100Aw=7200 who (7.2kWNW)
Bu foydalaniladigan energiya (tizimning samaradorligi bo'yicha), bu ideal sharoitlarda 1000-qurilmani bosib chiqarishi mumkin.
Xulosa
12V birliklaridan foydalangan holda 72v Batareya tizimini yaratish uchun seriyani seriyasiga ulangan oltita batareya kerak. Ushbu konfiguratsiya to'g'ri, ammo batareya turini, to'g'ri sim va xavfsizlik protokollarini ta'minlashda texnik intizomni talab qiladi.
72V ga etib borgandan tashqari, foydalanuvchilar shuningdek:
- Kerakli quvvat uchun kerakli quvvat (AH)
- Tegishli ravishda yuklanganlik batareyalarni tanlash uchun oqimni yuklang
- Batareya kimyosi, muvozanatlash xarajatlari, ishlashi va umrbod
- Tizim xavfsizligi, ayniqsa litiy hujayralar bilan
Yuqori voltli tizimlarda dizayn yoki o'rnatishda ozgina nazorat, ishlash yoki xavfsizlikni sezilarli darajada ta'sir qilishi mumkin. Elektr transportida yoki statsionar saqlash, puxta rejalashtirish va yuqori sifatli tarkibiy qismlar muzokaralar olib borilmagan.
Muallif haqida

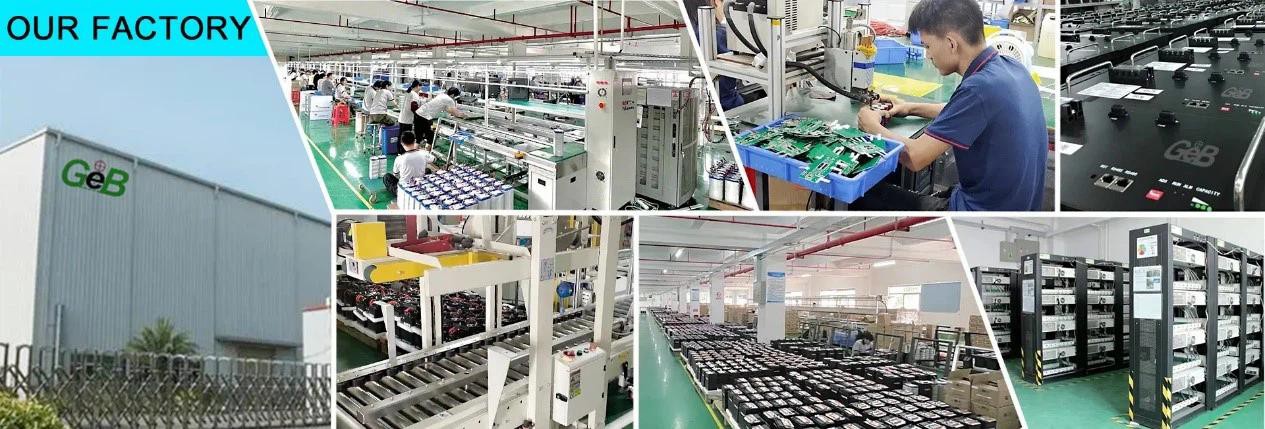

Geb - Umumiy elektronika texnologiyalari brendi, ltd. geb.EBIKE LITTIYA BARChALARIXitoyda Lityum batareyasini elektr velosipedlariga qarating va 72V elektr velosipedli batareya echimlarini ta'minlaydi. 2009 yilda tashkil etilgan va Shenzhen shahrida tashkil etilgan Geb 180 dan ortiq xodimi va yillik sotuvlar bilan 30 milliondan ortiq sotuvlar bilan ishonchli brendga aylandi.
