Turli ilovalar uchun quvvat tizimlarini kengaytirish haqida gap ketganda, bir nechta 12-voltli batareyalarni ulash odatiy holdir. RV, qayiq yoki hatto quyosh energiyasi tizimini quvvatlantiryapsizmi, ikkita 12-voltli akkumulyatorni parallel yoki ketma-ket ulashni tushunish sizga kerakli kuchlanish yoki quvvatga erishishga yordam beradi. Ushbu qo'llanmada biz sizga ikkita 12-voltli batareyani parallel va ketma-ket ulash bo'yicha asosiy ma'lumotlarni ko'rsatamiz va har bir usulning afzalliklari va mulohazalarini ko'rsatamiz.
"Batareyalarni parallel va seriyali ulash" nimani anglatadi?
"Qanday qilish kerak" ga sho'ng'ishdan oldin, keling, batareyalarni parallel va ketma-ket ulash nimani anglatishini aniqlaylik:
Seriyali ulanish: Bu usul quvvatni (AH) bir xil ushlab turganda akkumulyator batareyangizning kuchlanishini oshiradi. Masalan, ketma-ket ulangan ikkita 12V batareya 24V ishlab chiqaradi, lekin bir xil amper-soat quvvatini saqlab qoladi.
Parallel ulanish: bu usul quvvatni oshiradi (amper-soat nominal), lekin kuchlanish bir xil bo'lib qoladi. Shunday qilib, agar siz ikkita 12V batareyani parallel ravishda ulasangiz, siz hali ham 12V quvvatga ega bo'lasiz, lekin umumiy quvvat ikki baravar ko'payadi, bu esa qayta zaryadlashdan oldin uzoqroq ishlash imkonini beradi.
Ikkita 12-Voltli batareyani ketma-ket ulash usuli
Tizimning kuchlanishini oshirish kerak bo'lsa, ketma-ket ulanish idealdir. Ikkita 12-voltli batareyani ketma-ket ulash usuli:
Terminallarni aniqlang: Har bir 12V batareya musbat (+) va salbiy (-) terminalga ega.
Batareyalarni ulang: Birinchi batareyaning musbat terminalini ikkinchi batareyaning salbiy terminaliga ulash uchun o'tkazgich simidan foydalaning.
Natijadagi konfiguratsiya: Endi sizda birinchi batareyaning musbat terminali va ikkinchi batareyaning salbiy terminali yuk yoki quvvat tizimingizga ulanish uchun qolgan 24V kuchlanishga ega bo'lasiz.
Muhim maslahat: Har doim ikkala batareyaning kuchlanishi va quvvati bir xil ekanligiga ishonch hosil qiling. Har xil quvvat yoki kuchlanishdagi batareyalarni aralashtirish zaryadlash bilan bog'liq muammolarga olib kelishi va batareya bankingizning ishlash muddatini qisqartirishi mumkin.
Seriyali ulanishlar uchun asosiy fikrlar:
Amper-soat (AH) darajasi bitta akkumulyator bilan bir xil bo'lib qoladi, lekin siz kuchlanishni ikki baravar oshirasiz.
Har ikkala batareya ham bir xil ishlab chiqarish, model va yoshda ekanligiga ishonch hosil qiling.
Hech qachon musbat va manfiy terminallarni kesib o'tmang, chunki bu qisqa tutashuvga olib kelishi mumkin, bu potentsial shikastlanish yoki xavfsizlik xavfiga olib kelishi mumkin.
Ikkita 12-Voltli batareyani parallel ulash usuli
Agar sizning maqsadingiz kuchlanishni o'zgartirmasdan tizimingizning imkoniyatlarini oshirish bo'lsa, parallel ulanishlar borishning yo'lidir. Ikkita 12V batareyani parallel ravishda qanday ulash mumkin:
Terminallarni aniqlang: avvalgidek, har bir batareyada ijobiy (+) va salbiy (-) terminallari mavjud.
Ijobiy terminallarni ulang: Ikkala batareyaning musbat terminallarini ulash uchun o'tkazgich simidan foydalaning.
Salbiy terminallarni ulang: Xuddi shunday, ikkala batareyaning salbiy terminallarini ulash uchun boshqa o'tkazgich simidan foydalaning.
Natijadagi konfiguratsiya: tizimingiz 12V da qoladi, lekin umumiy amper-soat darajasi (sig'im) ortadi. Misol uchun, agar har bir akkumulyator 35AH quvvatga ega bo'lsa, sizning akkumulyator batareyangiz umumiy quvvati 70AH bo'ladi.
Parallel ulanishlar uchun asosiy fikrlar:
Voltaj bir xil bo'lib qoladi, lekin sig'im (AH) ortadi.
Muvozanatli zaryadlash va zaryadsizlanishni ta'minlash uchun har doim kuchlanish va quvvati bir xil bo'lgan batareyalardan foydalaning.
Agar siz batareyalardan yuqori quvvat sarflayotgan bo'lsangiz, kuchaygan oqimni boshqarish uchun kattaroq kabellardan foydalanishingiz kerak bo'lishi mumkin.
Ikkala batareyada yuk va zaryadni muvozanatlash uchun bir batareyaning musbat va boshqa batareyasining salbiy terminaliga ulanish tavsiya etiladi.
Qochish kerak bo'lgan umumiy xatolar
Ikkita batareyani bir-biriga ulash oddiy tuyulishi mumkin bo'lsa-da, tizimingizning ishlashiga ta'sir qilishi mumkin bo'lgan bir nechta xatolar mavjud:
Noto'g'ri zaryadlash/zaryad qilish: Agar har xil quvvatga ega batareyalar ishlatilsa, quvvati pastroq bo'lgan batareyalar haddan tashqari ishlamasligi mumkin, bu esa muddatidan oldin ishdan chiqishiga olib keladi.
Noto'g'ri simlar: musbat va manfiy terminallarni kesib o'tish qisqa tutashuvga olib kelishi mumkin, bu sizning batareyalaringiz va tizimingizga zarar etkazishi mumkin.
Har xil turdagi batareyalar: Turli marka yoki turdagi batareyalarni aralashtirish (masalan, jel va AGM va litiy) notekis kuchlanishga olib kelishi mumkin, bu esa zaryadlash yoki zaryadsizlantirish vaqtida nosozlikka olib kelishi mumkin.
Noto'g'ri kabellar: Agar ishlatiladigan kabellar kerakli oqim uchun juda nozik bo'lsa, ular haddan tashqari qizib ketishi va tizimga zarar etkazishi mumkin. Har doim joriy tortishish uchun mos keladigan kabellardan foydalaning.
Kengaytirilgan konfiguratsiya: Seriya-parallel ulanish
Har ikkala kuchlanish va quvvatni oshirishga muhtoj bo'lganlar uchun ketma-ket parallel konfiguratsiya - bu yo'l. Ushbu o'rnatish kuchlanishni oshirish uchun batareyalarni ketma-ket ulashni va keyin quvvatni oshirish uchun bir nechta seriyali to'plamlarni parallel ravishda ulashni o'z ichiga oladi.
1-qadam: Batareyani ketma-ket ulang: Istalgan kuchlanishga erishish uchun ikkita batareyani ketma-ket ulang (masalan, 24V yaratish uchun ketma-ket ikkita 12V batareya).
2-qadam: Parallel ulanish: Agar sizda bir nechta ketma-ket ulangan to'plamlar mavjud bo'lsa, umumiy quvvatni oshirish uchun ushbu to'plamlarni parallel ravishda bir-biriga ulashingiz mumkin.
Bu, ayniqsa, quyosh tizimlari, RVs yoki elektr velosipedlar kabi uzoq muddatli ilovalar uchun ko'proq amper-soat sig'imi bo'lgan yuqori voltli tizim (masalan, 24V yoki 48V) kerak bo'lganda foydalidir.
Xulosa
Siz kuchlanishni oshirish uchun ikkita 12V batareyani ketma-ket ulaysizmi yoki quvvatni oshirish uchun parallel ravishda ulaysizmi, optimal ishlashni ta'minlash uchun batareya simlarining asoslarini tushunish juda muhimdir. To'g'ri tartib-qoidalarga rioya qilish va keng tarqalgan xatolardan qochish sizning maxsus ehtiyojlaringizni qondiradigan ishonchli quvvat tizimini yaratishga yordam beradi.
Batareya yechimlari uchun nima uchun GEBni tanlaysiz?

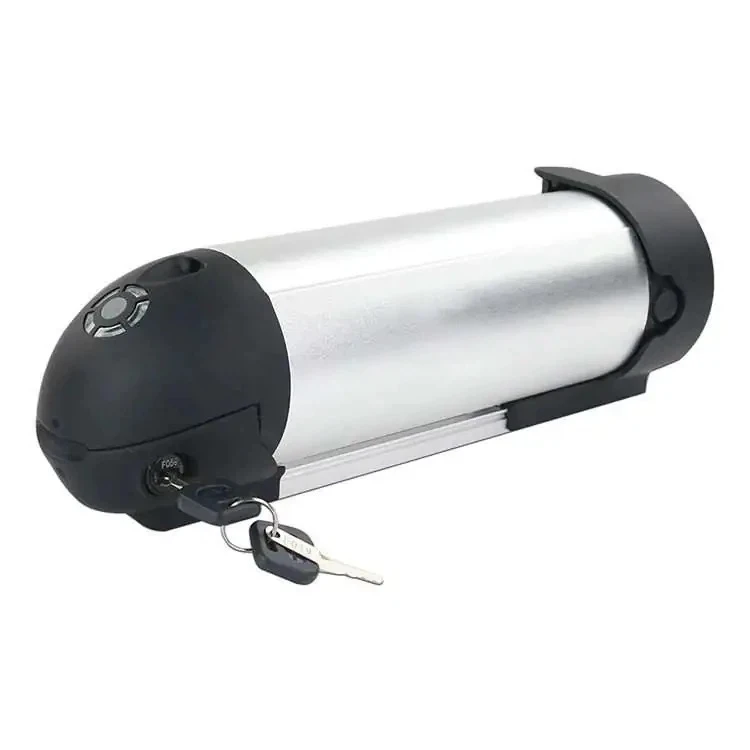

GEB (General Electronics Technology Co., LTD) da biz elektr velosipedlari uchun yuqori sifatli litiy-ion batareyalar, shu jumladan mashhur36V elektron velosiped batareyasi. Bizning batareyalarimiz yuqori energiya zichligi, engil dizayni va uzoq umr ko'rish muddati bilan mashhur bo'lib, ularni talabchan ilovalar uchun ideal qiladi.
