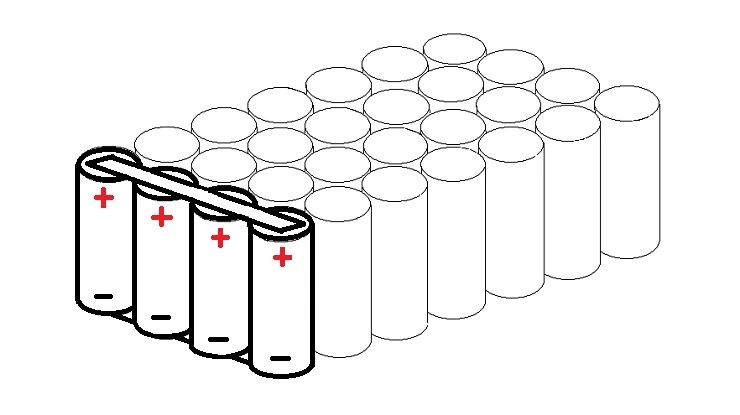

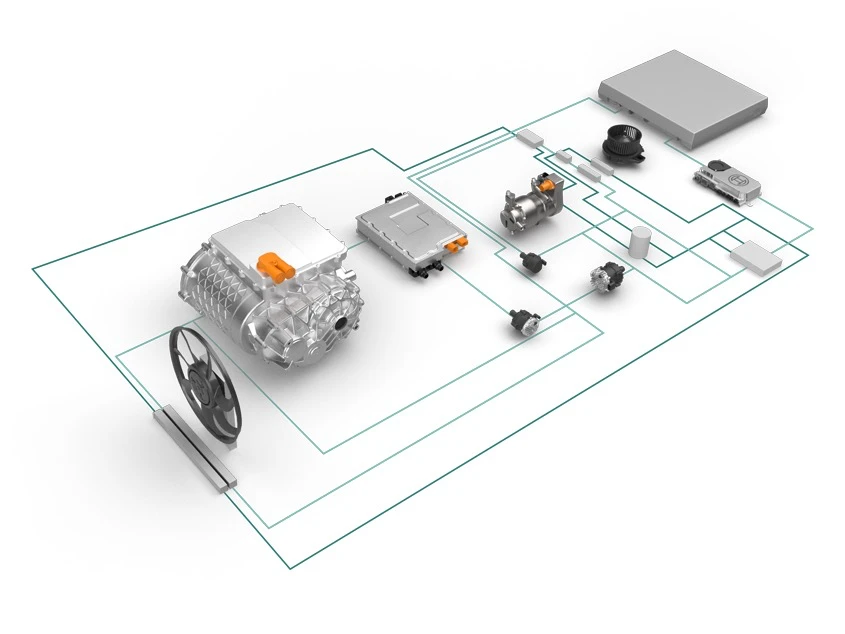

Batareya paketlarini loyihalashda ketma-ket va parallel o'rtasidagi tanlov batareyaning ishlashi, xavfsizligi va uzoq umriga sezilarli ta'sir ko'rsatishi mumkin. Batareya paketining dizayni murakkab va nozik bo'lib, ba'zi asosiy texnik masalalarni chuqur tushunishni talab qiladi. Ushbu maqolada batareyalar seriyasi va parallel dizayndagi texnik muammolar batareyaning mustahkamligi, kuchlanish va oqimni tenglashtirish va issiqlik boshqaruv tizimini loyihalash kabi o'nta jihatdan muhokama qilinadi.
1. Batareya mos kelmaydi
Batareyaning mustahkamligi har bir akkumulyator birligining sig'im, kuchlanish, ichki qarshilik, zaryadsizlanish egri chizig'i va boshqalar bo'yicha o'xshashligini bildiradi. Batareyaning ishlashidagi farqlar ketma-ket yoki parallel batareya paketlarida muammolarga olib kelishi mumkin. Misol uchun, ketma-ket konfiguratsiyada batareyalar to'plamining umumiy ishlashi eng yomon hujayradan ta'sirlanadi; Parallel konfiguratsiyada ishlash farqlari oqimning notekis taqsimlanishiga olib kelishi mumkin, bu esa butun batareyalar to'plamining ishlash muddati va samaradorligiga ta'sir qiladi.
Muammo:Seriyali konfiguratsiyada, agar bitta batareya quvvati past bo'lsa, butun batareya to'plami to'liq zaryadsizlana olmaydi, bu esa quvvat sarfini va samaradorlikni pasayishiga olib keladi; Parallel konfiguratsiyada turli xil batareyalarning joriy yuki har xil bo'lib, bu batareyalarning mahalliy qizib ketishi va ishlashining yomonlashishiga olib kelishi oson.
Yechim:
Batareyani tekshirish:Ishlab chiqarish jarayonida quvvat, kuchlanish va ichki qarshilik kabi parametrlarning yuqori darajadagi izchilligini ta'minlash uchun har bir akkumulyator blokini qat'iy ekranlash uchun yuqori aniqlikdagi sinov uskunasidan foydalanish kerak. Umumiy skrining usullari orasida OCV testi (ochiq elektron kuchlanish), ichki qarshilik testi va quvvat sinovi mavjud. Ushbu testlar sifatsiz batareyalarni samarali ravishda yo'q qiladi va bir-biriga mos kelmaydigan batareya hujayralarini birlashtirmaydi.
Balanslash sxemasi dizayni:Akkumulyatorni boshqarish tizimida (BMS) faol yoki passiv balanslash davrlarini birlashtiring. Thefaol tenglashtirish sxemasiakkumulyator batareyasida energiyani qayta taqsimlashni amalga oshirish uchun indüktans yoki sig'imni almashtirish orqali elektr energiyasini uzatishi mumkin. Passiv tenglashtirish ortiqcha energiyani iste'mol qilish orqali batareya kuchlanishini sozlaydi. Faol balanslash murakkab, ammo samarali bo'lib, katta sig'imli akkumulyator paketlari uchun mos keladi va passiv balanslash kichik va o'rta o'lchamli batareya paketlari uchun mos keladi.
2. Kuchlanish va oqimni muvozanatlash
Seriyali batareyalarda kuchlanishni tenglashtirish muammosi har bir hujayraning bir xil zaryadlanishi va zaryadsizlanishini ta'minlashning kalitidir. Voltajni tenglashtirish sxemasi bo'lmagan batareya to'plami batareyaning bir qismini ortiqcha yoki kam zaryad qiladi, bu esa butun batareya paketining ishlash muddatiga ta'sir qiladi. Parallel batareyalar to'plami oqim balansi muammosiga duch keladi va ichki qarshilik farqi oqimning notekis taqsimlanishiga olib keladi, bu esa ba'zi batareyalarni kattaroq oqim yukini ko'tarish oson.
Maxsus muammolar:Noto'g'ri kuchlanish seriyali batareya paketlari ba'zi batareyalarning haddan tashqari zaryadlanishi va shikastlanishiga yoki zaryadsizlanish vaqtida erta tugashiga olib kelishi mumkin; Parallel batareyalar to'plamining muvozanatsiz oqimi batareya blokining qarishini tezlashtiradi va batareyaning ishlash muddatini qisqartiradi.
Yechim:
Faol balanslash sxemasi:Samarali kuchlanish muvozanatiga erishish uchun induktorlar, kondansatörler va boshqaruv chiplari kombinatsiyasi orqali aqlli quvvat uzatish. Ushbu usul batareyaning ichki iste'molini samarali ravishda kamaytirishi va butun batareya paketining zaryadlash va tushirish samaradorligini oshirishi mumkin. Umumiy balanslash usullari uchuvchi sig'im balansini va kommutatsiya indüktansını muvozanatlashni o'z ichiga oladi. Batareyani qo'llash stsenariysi asosida tegishli yechimni tanlashingiz kerak.
Passiv tenglashtirish sxemasi:Yuqori kuchlanishli batareyaning ortiqcha quvvatini iste'mol qilish uchun qarshilik orqali. Bu usul oddiy, arzon, lekin past samaradorlik va issiqlik ishlab chiqarish, kichik batareya paketlarini muvozanatli davolash uchun javob beradi. Loyihalash jarayonida tenglashtirish jarayonida mahalliy qizib ketishning oldini olish uchun qarshilikning quvvati va issiqlik tarqalish ko'rsatkichlariga e'tibor qaratish lozim.
3. Issiqlikni boshqarish tizimini loyihalash
Batareya ishda juda ko'p issiqlik hosil qiladi, ayniqsa katta oqim oqimi aniqroq bo'lsa. Issiqlik samarali taqsimlanmagan bo'lsa, batareyaning harorati asta-sekin o'sib boradi, natijada batareyaning ishlashi pasayadi, ishlash muddati qisqaradi va hatto termal qochib ketish xavfi tug'iladi.
Maxsus muammolar:Noto'g'ri harorat ba'zi batareya birliklarining haddan tashqari qizib ketishiga olib keladi, natijada ichki qarshilik kuchayadi, elektrolitlar parchalanishi va boshqa muammolar va hatto batareya to'plamining yonishiga olib keladi.
Yechim:
Issiqlik o'tkazuvchanligi materiallari va issiqlik tarqalishi dizayni:Batareya to'plamini loyihalashda yuqori issiqlik o'tkazuvchanligiga ega bo'lgan materiallar, masalan, alyuminiy qotishma issiqlik tarqalish plitalari, termal silikon yostiqchalar va boshqalar qo'shilishi mumkin, ular batareya bloki tomonidan ishlab chiqarilgan issiqlikni tezda eksport qilishlari mumkin. Tabiiy konvektsiya yoki fanning majburiy konvektsiyasi orqali issiqlik tarqalishini yaxshilash uchun batareya to'plami ichidagi havo oqimi kanallarini optimallashtiring. Yuqori quvvatli ilovalar uchun suyuqlik sovutish issiqlik tarqalishini hisobga olish mumkin va issiqlik tarqalish samaradorligi aylanma sovutish suvi orqali issiqlikni yutish orqali yuqori bo'ladi.
Haroratni kuzatish va faol sovutish:Har bir hujayraning haroratini real vaqtda kuzatish uchun BMSga harorat sensori o'rnatilgan. Agar harorat juda yuqori bo'lsa, tizim avtomatik ravishda yukni kamaytiradi yoki issiqlik tarqalish sxemasini sozlaydi. Shu bilan birga, aqlli sovutish tizimi batareyaning haddan tashqari qizib ketishidan kelib chiqadigan batareyaning ishdan chiqishiga yo'l qo'ymaslik uchun batareyaning harorat holatiga qarab fan yoki suyuqlik sovutish tizimini avtomatik ravishda ishga tushirishi mumkin.
4. Batareya paketining konstruktiv dizayni
Batareya to'plamining konstruktiv dizayni nafaqat akkumulyator blokining barqarorligini ta'minlashi, balki elektr ulanishi, issiqlik tarqalishi va texnik xizmat ko'rsatish qulayligini optimallashtirishi kerak. Asossiz konstruktiv dizayn batareyaning yomon aloqasiga, tebranishning shikastlanishiga va hatto qisqa tutashuvga va boshqa muammolarga olib keladi.
Maxsus muammolar: Asossiz tuzilish batareyaning bo'shashishiga, eskirishiga, ichki aloqa qarshiligini oshirishga olib kelishi mumkin, natijada mahalliy isitish va ish faoliyatini yomonlashtiradi.
Yechim:
Modulli dizayn:Modulli batareya to'plami dizayni bitta batareya modulini mustaqil ravishda qadoqlash va osongina ulash imkonini beradi va shikastlangan modul batareya paketiga texnik xizmat ko'rsatish qulayligini yaxshilash uchun tezda almashtirilishi mumkin. Batareya blokiga tashqi kuch ta'sirini kamaytirish uchun modullar o'rtasida seysmik strukturaning dizayni qabul qilinadi.
Himoya materiallari va dizaynni yaxshilash:Tashqi zarba va zarbani kamaytirish uchun batareya modulini o'rash uchun zarbani yutuvchi ko'pik, rezina prokladkalar va boshqa materiallardan foydalaning. Uy-joy materiallari yong'inga chidamli, suv o'tkazmaydigan, alyuminiy qotishmasi, zanglamaydigan po'lat yoki muhandislik plastmassalari kabi korroziyaga chidamli yuqori quvvatli materiallar bo'lishi kerak va shamollatish teshiklari va issiqlik qabul qiluvchilar issiqlik boshqaruvini optimallashtirish uchun mo'ljallangan bo'lishi kerak.
5. Batareya boshqaruv tizimi(BMS)

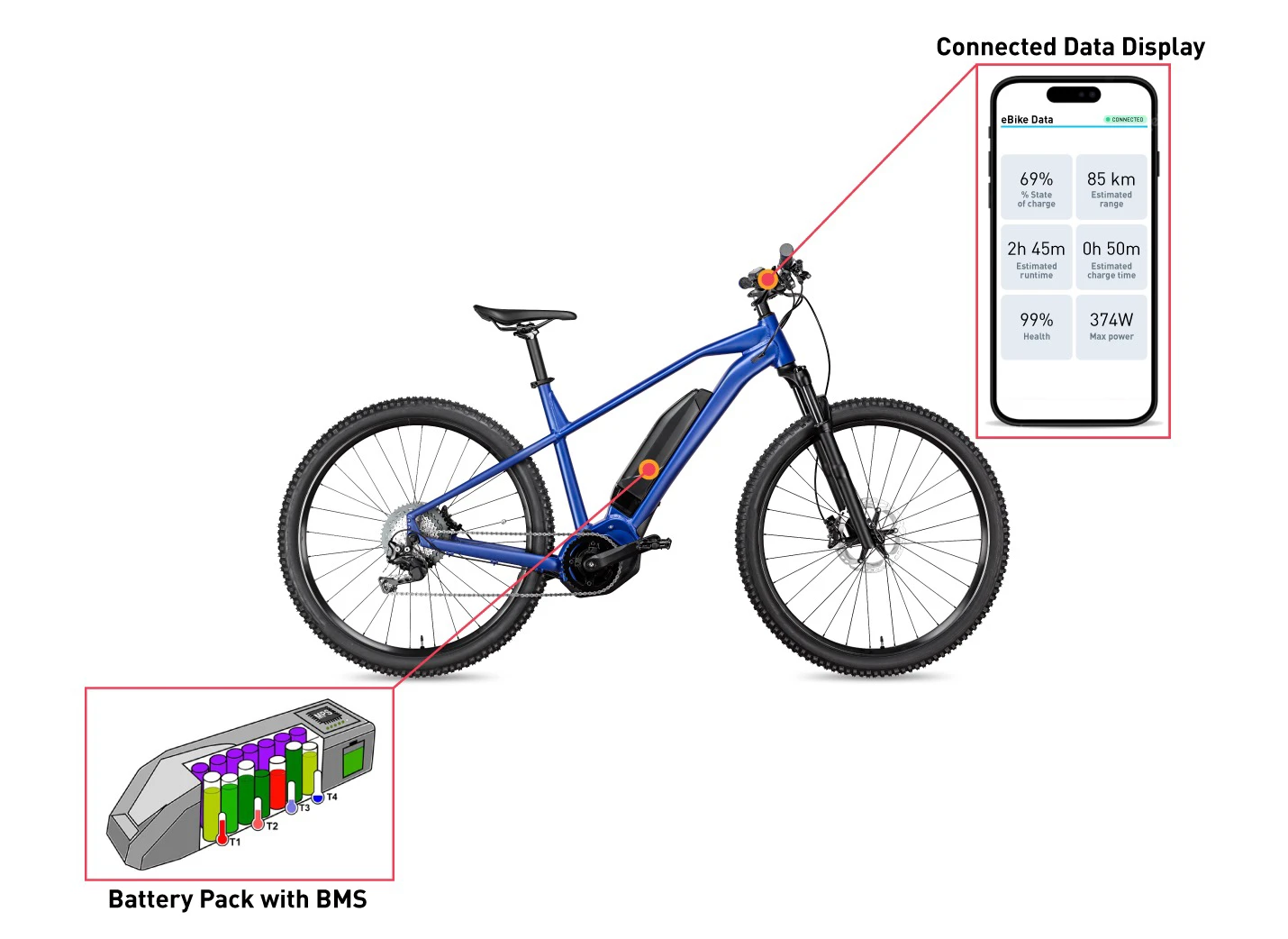

BMS (Batareya boshqaruv tizimi) batareya quvvati, kuchlanish, oqim va harorat parametrlarini real vaqt rejimida kuzatish va boshqarish uchun mas'ul bo'lgan batareya paketini boshqarish markazidir. BMS funktsiyalari batareyani muvozanatlash, nosozlik diagnostikasi, zaryadlash va zaryadsizlanishni nazorat qilish va boshqalarni o'z ichiga oladi. Uning ishlashi batareya paketining umumiy xavfsizligi va samaradorligini belgilaydi.
Muayyan muammolar: Agar BMS to'g'ri ishlab chiqilmagan bo'lsa, g'ayritabiiy holat o'z vaqtida aniqlanmasligi mumkin, natijada batareya to'plamining haddan tashqari zaryadlanishi, ortiqcha zaryadsizlanishi yoki qizib ketishi kabi muammolar paydo bo'ladi.
Yechim:
Yuqori aniqlikdagi kuzatuv sensorlari: Yuqori aniqlikdagi kuchlanish, oqim va harorat sensorlari BMSga o'rnatilgan bo'lib, ular akkumulyatorning holat parametrlarini aniq aniqlashi va ularni real vaqtda BMS boshqaruv blokiga uzatishi mumkin. Boshqaruv bloki tizim xavfsizligini ta'minlash uchun o'rnatilgan algoritmlar orqali batareyaning zaryadlash va zaryadsizlanish xatti-harakatlarini va muvozanatni sozlashni tahlil qiladi.
Intellektual algoritmlar va ma'lumotlarni tahlil qilish: Neyron tarmoqlar, mashinani o'rganish va boshqa texnologiyalar kabi ilg'or batareyani boshqarish algoritmlari batareyaning sog'lig'i va qolgan umrini taxmin qilish uchun batareyadan foydalanish ma'lumotlarini tahlil qilish uchun ishlatiladi. Algoritm tahlili natijalariga asoslanib, BMS batareyaning ishlash muddatini maksimal darajada oshirish uchun zaryadlash va zaryadlash strategiyasini faol ravishda optimallashtiradi.
6. Batareyani himoya qilish sxemasi dizayni
Batareyani himoya qilish sxemasi batareya paketining haddan tashqari kuchlanish, past kuchlanish, qisqa tutashuv va haddan tashqari oqimning oldini olish uchun muhim xavfsizlik chorasidir. Batareya to'plamida tegishli himoya sxemasi bo'lmasa, o'ta og'ir holatlarda xavf tug'dirish oson va og'ir holatlarda yong'in yoki portlashga olib keladi.
Muayyan muammolar: Yo'qolgan yoki noto'g'ri ishlab chiqilgan himoya sxemasi zaryadlash va tushirish vaqtida batareyaning shikastlanishiga yoki qisqa tutashuv paytida oqimni uzib qo'ymasligiga olib kelishi mumkin.
Yechim:
Bir nechta himoya mexanizmi: Haddan tashqari kuchlanishdan himoya qilish, past kuchlanishdan himoya qilish, haddan tashqari oqimdan himoya qilish, qisqa tutashuvdan himoya qilish va hokazolarni o'z ichiga olgan bir nechta himoya sxemalarini loyihalash va birlashtirish. Har bir himoya sxemasi BMS dan mustaqil ravishda ishlashga mo'ljallangan bo'lib, batareyaning himoyalanganligini ta'minlaydi. usta muvaffaqiyatsizligi. Misol uchun, haddan tashqari oqimdan himoya qilish MOS trubkasi va tezkor sug'urta kombinatsiyasi orqali bir lahzada elektr uzilishi funktsiyasiga erishish uchun ishlab chiqilishi mumkin.
Ikki tomonlama himoya qilish va izolyatsiyalash dizayni: Ikki tomonlama himoya sxemasi dizayni bir vaqtning o'zida batareyaning zaryadlash va zaryadlash jarayonini kuzatishi mumkin, bu batareyaning zaryadlovchi va yuk oxiridagi anormalliklarga ta'sir qilishiga yo'l qo'ymaydi. Batareya paketlari orasidagi izolyatsiya sxemasi batareya xujayralari orasidagi oqimning teskari oqimini oldini olish va umumiy elektr xavfsizligini yaxshilash uchun mo'ljallangan.
7. Samaradorlik va energiyani yo'qotish
Seriyali parallel akkumulyator dizaynidagi energiya yo'qotilishi asosan ichki qarshilik, ulagichning qarshiligi va BMS va himoya pallasida quvvat iste'molidan kelib chiqadi. Yuqori oqim ishida, bu yo'qotishlar yanada ko'payib, batareyalar to'plamining umumiy samaradorligi va chidamliligini bevosita pasaytiradi.
Muayyan muammolar: past samaradorlik batareyaning ishlash muddatini qisqartirishga olib keladi, bu qurilmaning haqiqiy foydalanish tajribasiga ta'sir qiladi va uzoq muddatli energiya yo'qotilishi ham batareya to'plamining issiqligini oshiradi.
Yechim:
Optimallashtirilgan ulanish materiallari: Mis folga, konservalangan mis tasma yoki alyuminiy qotishma lentasi kabi past qarshilik, yuqori o'tkazuvchanlikli ulanish materiallaridan foydalaning. Ulanish nuqtasining mustahkamligi va past qarshiligini ta'minlash, ulanish nuqtasida elektr energiyasini yo'qotishni kamaytirish uchun lazerli payvandlash, ultratovushli payvandlash va boshqa ilg'or texnologiyalar orqali payvandlash jarayonini optimallashtirish.
Yaxshilangan BMS energiya samaradorligi: BMS keraksiz quvvat sarfini oldini olish uchun energiya samaradorligini optimallashtirishni hisobga olgan holda ishlab chiqilishi kerak. Kam quvvatli chiplar va aqlli uyqu rejimlaridan foydalanish orqali BMSning energiya sarfini kamaytiring. Umumiy energiya samaradorligini oshirish uchun batareya to'plami ichidagi ortiqcha energiyani tiklash va qayta ishlatish uchun BMSga energiyani tiklash modullari ham qo'shilishi mumkin.
8. Xavfsizlik va ishonchlilik
Batareya paketlari haqiqiy foydalanishda tebranish, zarba va yuqori harorat kabi turli xil og'ir muhitlarga duch kelishi kerak va batareyalarning xavfsizligi va ishonchliligi dizayni juda muhimdir. Bitta batareyaning ishlamay qolishi butun batareya to'plami bilan bog'liq muammolarni keltirib chiqarishi mumkin, bu esa uskunaning ishdan chiqishiga va hatto foydalanuvchi xavfsizligiga xavf tug'dirishi mumkin.
Muayyan muammolar: Batareya to'plamidagi biron bir blokning ishdan chiqishi tarqalishi mumkin, natijada batareya to'plamining umumiy ishdan chiqishi yoki xavfsizlik avariyasi.
Yechim:
Ko'p qatlamli himoya va ortiqcha dizayn: Batareya paketlarini loyihalashda ko'p qatlamli himoyani hisobga olish kerak, masalan, konstruktiv dizaynga yong'inga qarshi qismlar va portlashga qarshi klapanlar kabi xavfsizlik komponentlarini qo'shish. Ortiqcha dizayn ba'zi birliklar ishlamay qolganda batareyaning qolgan qismini to'g'ri ishlashiga imkon beradi va shu bilan umumiy xavfsizlikni oshiradi.
Qattiq sinov va sertifikatlash: batareya paketlari ishlab chiqarishdan oldin atrof-muhitga moslashishning qattiq sinovidan o'tishi kerak, jumladan tebranish sinovi, tushish testi, termal tsikl sinovi va boshqalar. UL, Idoralar, UN38.3 va boshqa xalqaro sertifikatlar orqali batareya to'plami mos kelishini ta'minlash uchun xalqaro xavfsizlik standartlari, foydalanuvchi ishonchini oshirish.
9. Dinamik javob xususiyatlari
Qurilma barqarorligini ta'minlash uchun batareya paketlari yuk o'zgarishlariga tezda javob berishi kerak. Sekin dinamik javobga ega batareya to'plami qurilmaning beqaror ishlashiga va sezilarli kuchlanish o'zgarishiga olib keladi, bu esa foydalanuvchi tajribasiga ta'sir qiladi.
Muayyan muammolar: Batareyaning etarli darajada javob bermasligi qurilmaning tezlashishi va sekinlashishiga yoki yuk keskin o'zgarganda kuchlanishning pasayishi fenomeniga olib kelishi mumkin.
Yechim:
Yuqori tezlikli batareya tanlash: Zo'r dinamik javob xususiyatlariga ega yuqori tezlikli batareya xujayralarini tanlang, ular yuk tez o'zgarganda chiqishni tezda sozlashi mumkin. BMS ning tezkor javob algoritmi bilan birgalikda batareyaning chiqish dinamik xususiyatlarini yanada optimallashtirish mumkin.
Indüktans filtri va sig'im kompensatsiyasi: Endüktans filtri va sig'im kompensatsiyasi tarmog'i kuchlanish o'zgarishlarini kamaytirish va batareyaning dinamik javob qobiliyatini yaxshilash uchun batareya to'plamining chiqish uchida ishlab chiqilgan. Ushbu dizayn kuchlanishning o'zgarishini yumshatadi va yuqori yuk o'zgarishlarida uskunaning barqaror ishlashini ta'minlaydi.
10. Ulanish texnologiyasi va material tanlash
Batareya to'plamining ulanish qismi mukammal elektr va termal ishlashga muhtoj. Noto'g'ri ulanish qarshilikning kuchayishiga, kontaktning isishi va hatto erishiga olib keladi, bu jiddiy holatlarda batareya paketining ishdan chiqishiga olib kelishi mumkin.
Muayyan muammolar: Noto'g'ri ulanish materiallari yoki noto'g'ri jarayon batareya to'plamining qarshiligini oshirishi, mahalliy qizib ketishiga olib kelishi mumkin, natijada energiya yo'qolishi va xavfsizlikka xavf tug'diradi.
Yechim:

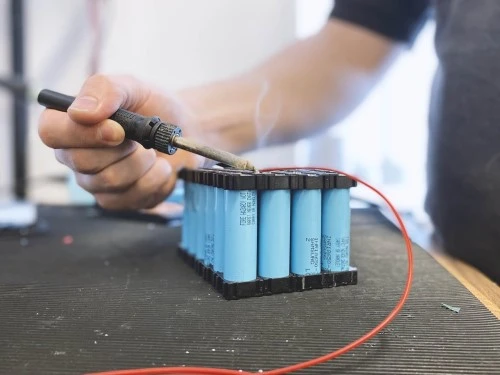

Yuqori sifatli ulagichlar va payvandlash texnologiyalarini tanlang: Lazerli payvandlash yoki ultratovushli payvandlash kabi payvandlash usullari odatda batareya to'plami ulanishlarida qo'llaniladi. Ushbu usullar ulanish joyida past qarshilik va yuqori mexanik quvvatni ta'minlaydi va tebranish yoki harorat o'zgarishi tufayli yomon aloqadan saqlaydi.
Issiqlikka chidamli izolyatsiyalash materiallaridan foydalaning: Batareya paketidagi ulanish qismlari issiqlikka bardoshli va aşınmaya bardoshli izolyatsiya materiallari bilan o'ralgan bo'lishi kerak, masalan, issiqlikka bardoshli lenta va teflon izolyatsiyalangan quvurlar. Ushbu materiallar ulanishda qisqa tutashuv yoki oqishning oldini oladi va batareya paketining xavfsizligi va xizmat muddatini yaxshilaydi.
